硬件资源

本页依据 2026-08-24 版 BOM、网表和六页原理图整理。

核心配置

项目 配置
SoC Allwinner V3S,ARM Cortex-A7
内存 芯片内置 64MB DDR2
板载存储 Winbond W25N01GVZEIG,128MB SPI NAND
主时钟 24MHz
RTC 时钟 32.768kHz
调试串口 CH340N,USB Type-C,115200 8N1

板载外设

类型 硬件资源
有线网络 V3S 内置 EPHY,HR911105A RJ45,100M Ethernet
无线网络 RTL8723BS,SDIO 接口,2.4GHz Wi-Fi
蓝牙 RTL8723BS,UART HCI 接口
可移动存储 TF 卡座,SDC0 四线接口
USB Type-C OTG、USB-A HOST、Type-C 调试串口
显示 40Pin RGB LCD、9Pin SPI 屏接口
触摸 6Pin I2C 电容触摸接口
摄像头 扩展排针引出 MIPI CSI 差分信号
音频 板载麦克风、3.5mm 耳机输出
扩展 24Pin 2.54mm 排针,包含 UART、GPIO、电源和 MIPI CSI
按键 RESET、FEL

指示灯

  • POWER LED:连接 3.3V 电源,板卡上电后点亮。
  • S_LED:连接 V3S 的 PE20,可由软件控制;默认设备树未启用 gpio-leds 节点。

原理图分页

内容

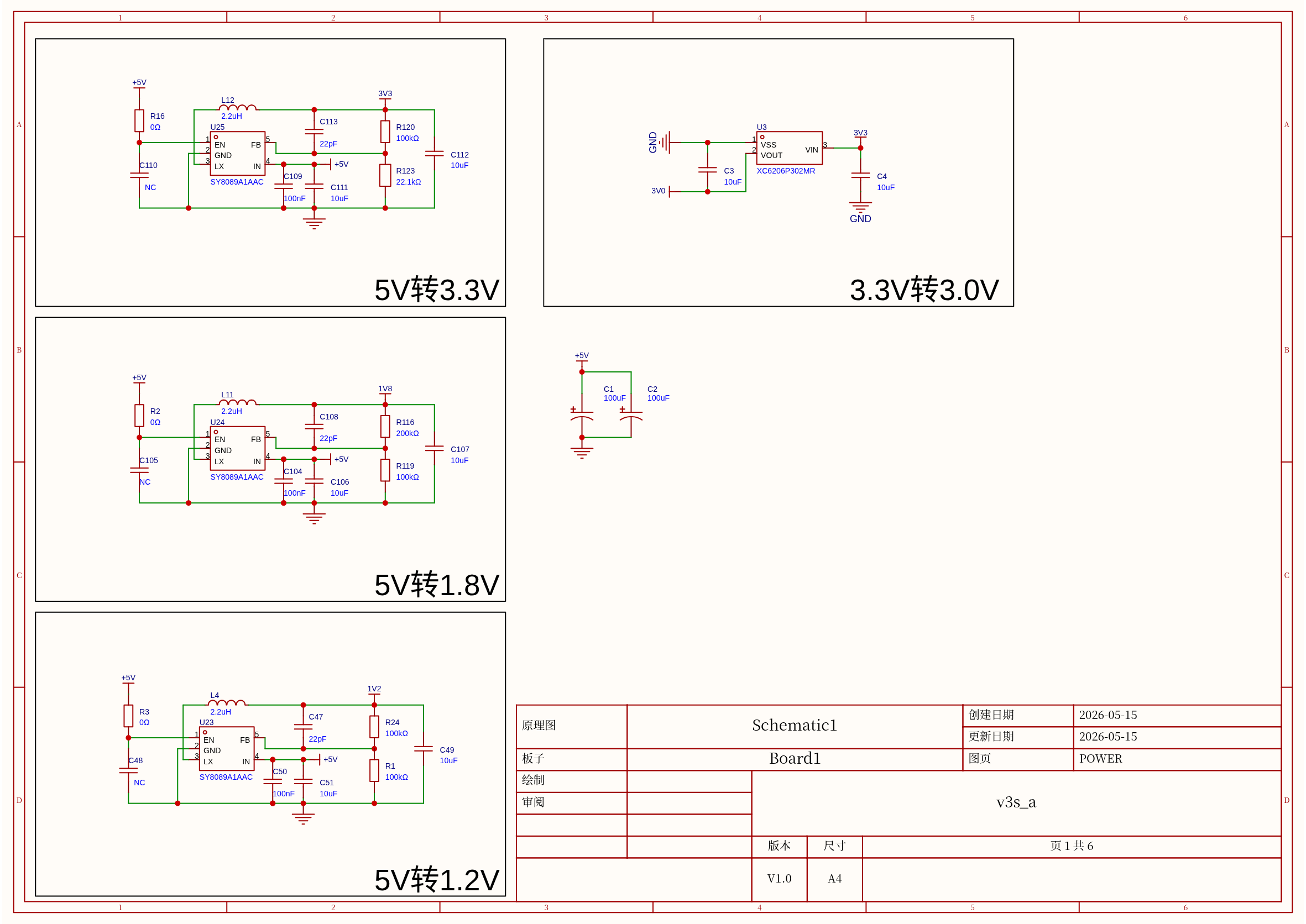

POWER 5V 转 3.3V、1.8V、1.2V,3.3V 转 3.0V

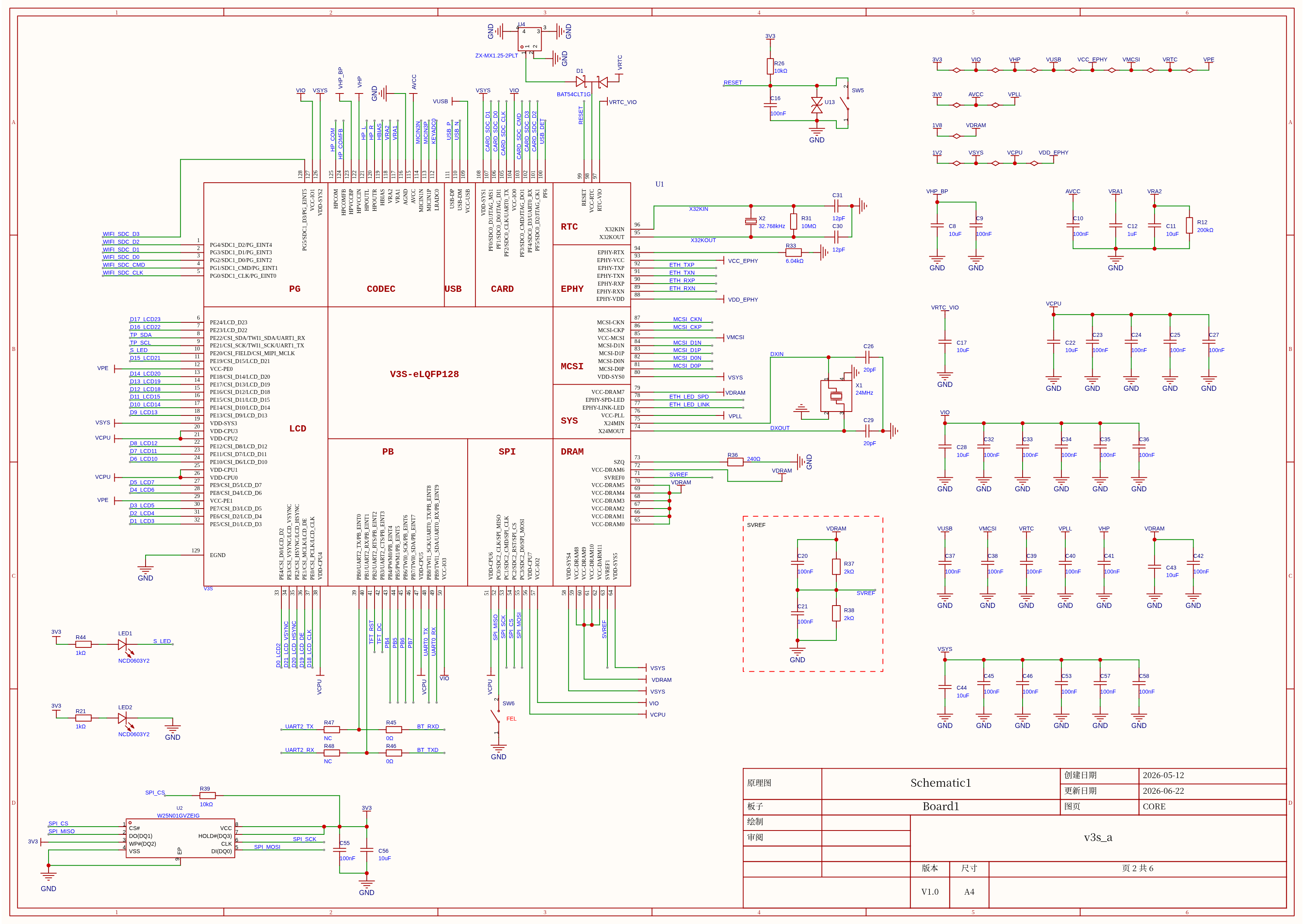

CORE V3S、SPI NAND、时钟、复位和核心信号

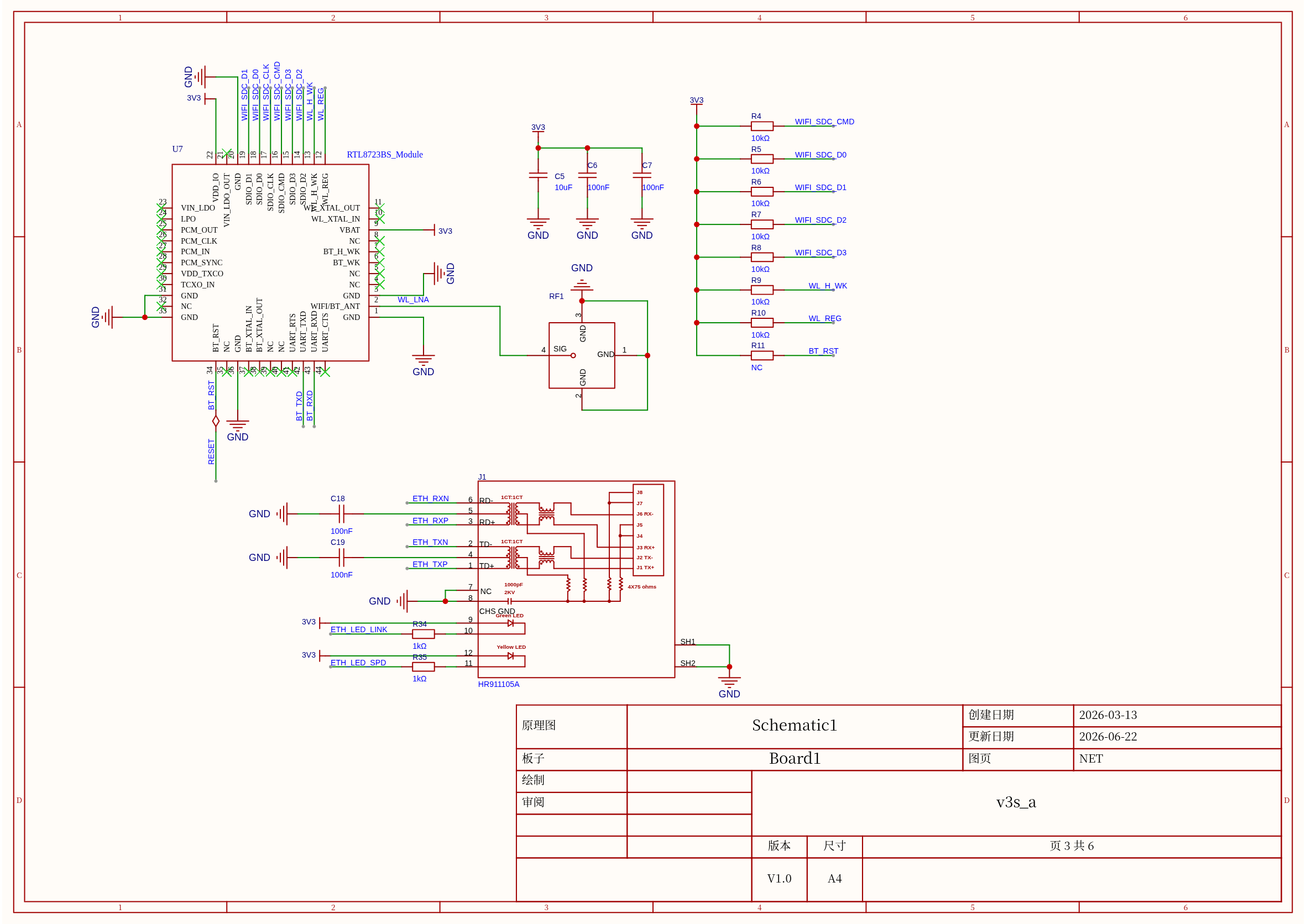

NET RTL8723BS 和 100M Ethernet

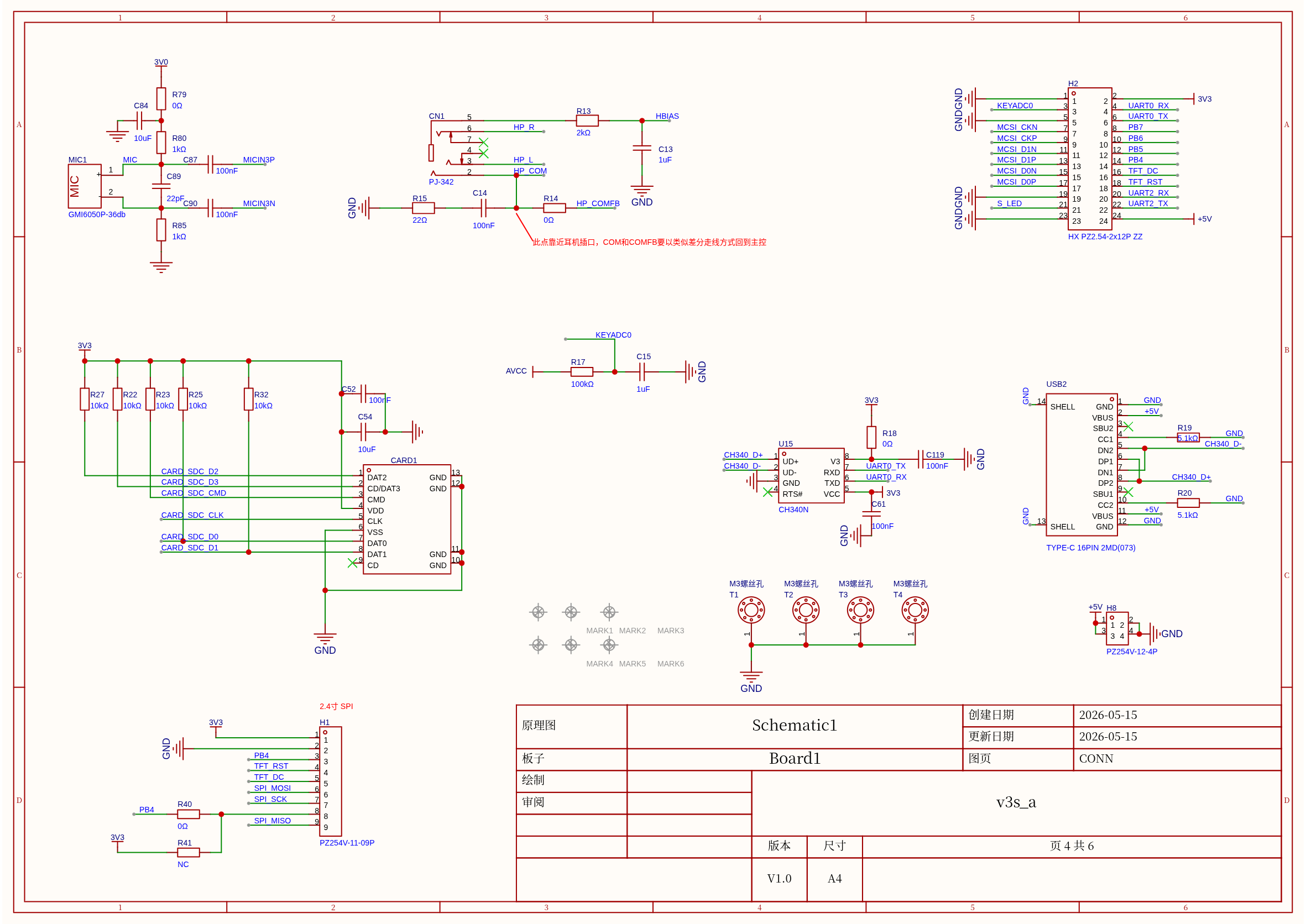

CONN 音频、TF 卡、扩展排针和调试串口

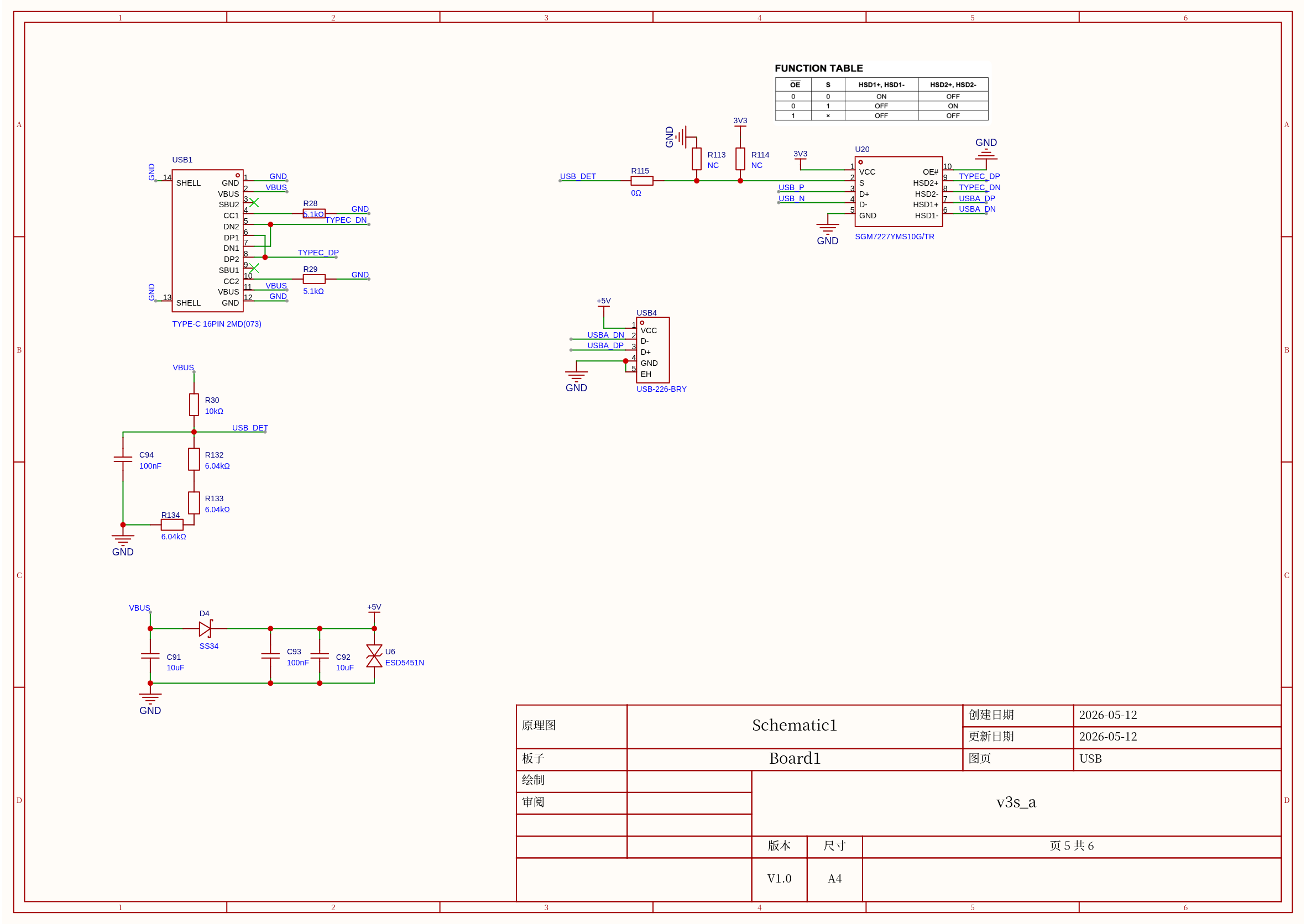

USB OTG、USB HOST、信号切换和 5V 输入

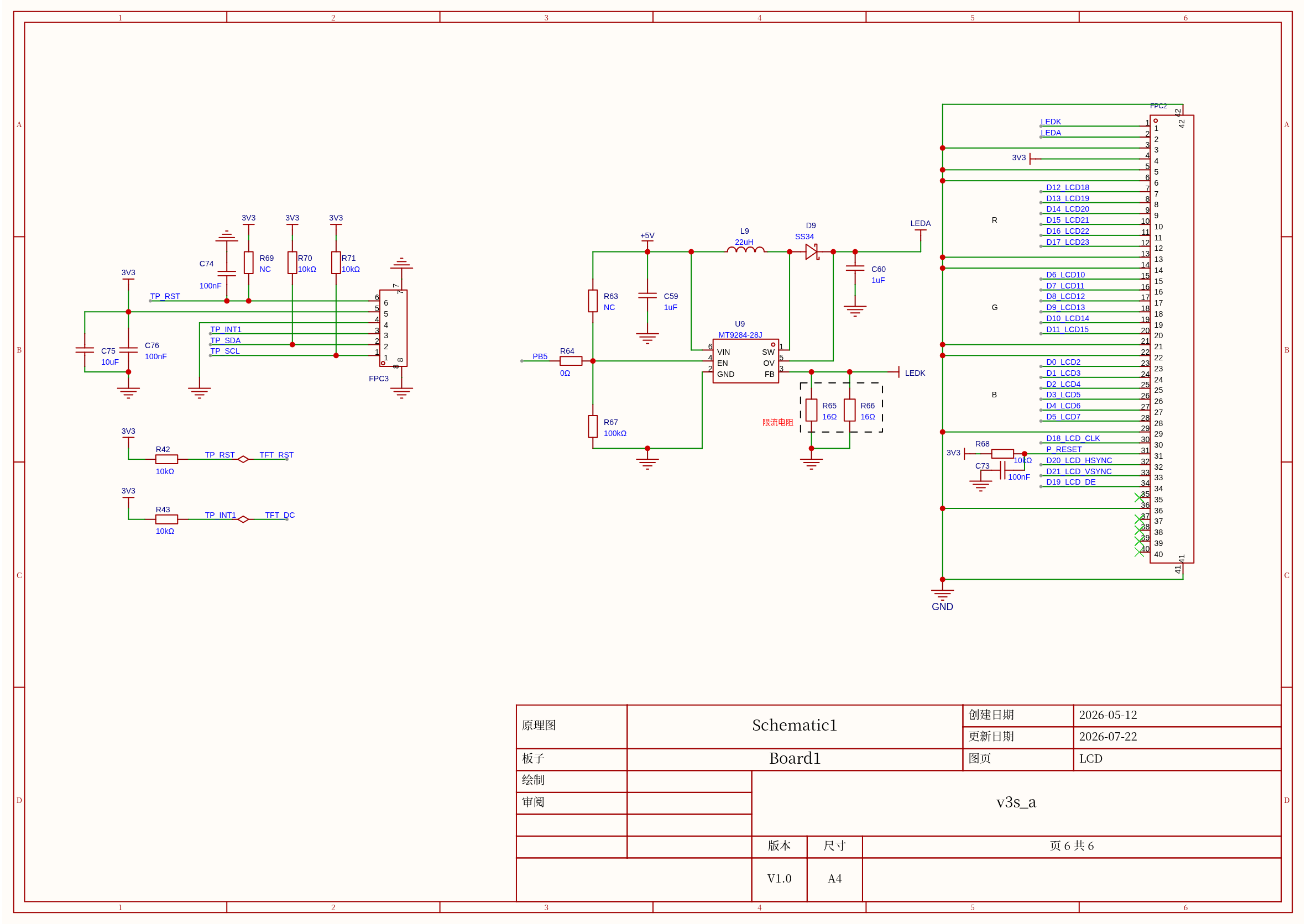

LCD RGB LCD、电容触摸和背光

开发板当前器件为 SPI NAND,不应使用 SPI NOR 的设备树、根文件系统格式或烧录命令。
