认识开发板与首次接线¶
接口位置¶

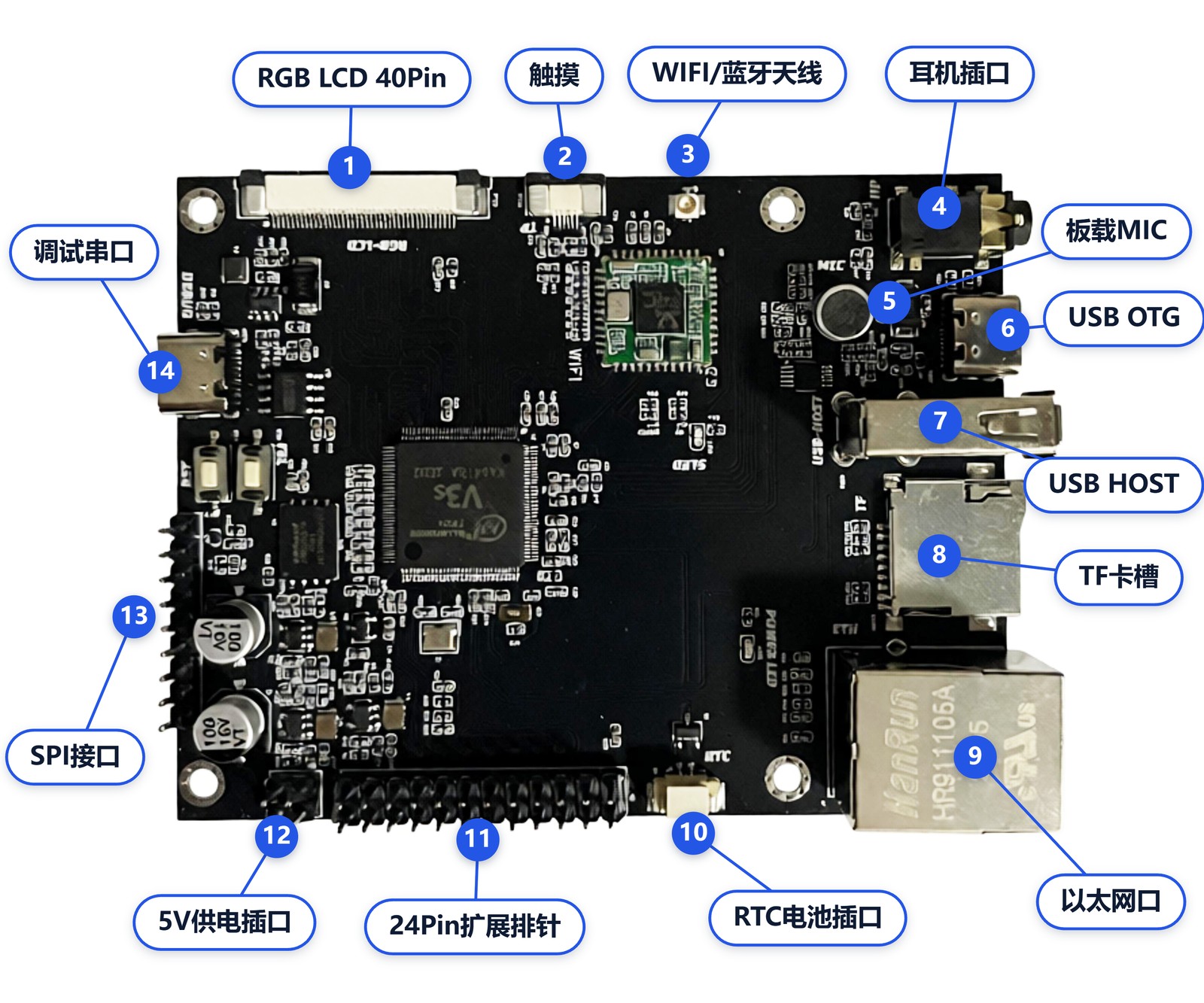

按上图方向放置开发板时，常用接口分布如下：
| 位置 | 接口 | 用途 |
|---|---|---|
| 左上 | RJ45 | 100M 以太网 |
| 左侧上方 | TF 卡座 | TF 卡启动和数据存储 |
| 左侧中部 | USB-A | USB HOST，可接 U 盘、键盘等设备 |
| 左侧下部 | USB Type-C OTG | FEL 烧录和 USB DEVICE/OTG |
| 左下 | 3.5mm 音频座 | 耳机输出 |
| 右侧 | USB Type-C DEBUG | 供电和 CH340 调试串口 |
| 右上 | RESET、FEL | 复位和进入 FEL 烧录模式 |
| 右下 | 40Pin RGB-LCD | RGB 屏幕 |
| 下侧中部 | 6Pin TP | 电容触摸 |
| 顶部 | 24Pin 扩展排针 | MIPI CSI、UART、GPIO 和电源 |
板上只有 RESET 和 FEL 两个功能按键。
第一次接线¶
准备一根支持数据传输的 USB Type-C 线，将电脑连接到开发板右侧的 DEBUG 接口。该接口同时完成两件事：
- 向开发板提供 5V 电源
- 将板载 CH340 调试串口连接到电脑
Linux 主机通常会生成：
/dev/ttyUSB0
Windows 主机可在设备管理器中查看 CH340 对应的 COM 端口。
串口工具设置为：
波特率：115200
数据位：8
停止位：1
校验位：None
流控：None
供电注意事项¶
DEBUG Type-C、OTG Type-C 和 5V 扩展接口都能连接板上 5V 电源网络。正常使用时只保留一个供电来源，不要将两个独立电源同时接入开发板。
首次给新焊接的板卡上电前，应先确认 5V 与 GND 没有短路。批量板卡建议使用带限流功能的 5V 电源完成首轮上电检查。
下一步¶
尚未烧录系统时，直接上电可能没有 Linux 启动信息。这不表示开发板损坏。建议先使用资料包中的 TF 卡镜像启动，确认串口、内存和基本外设工作正常。
